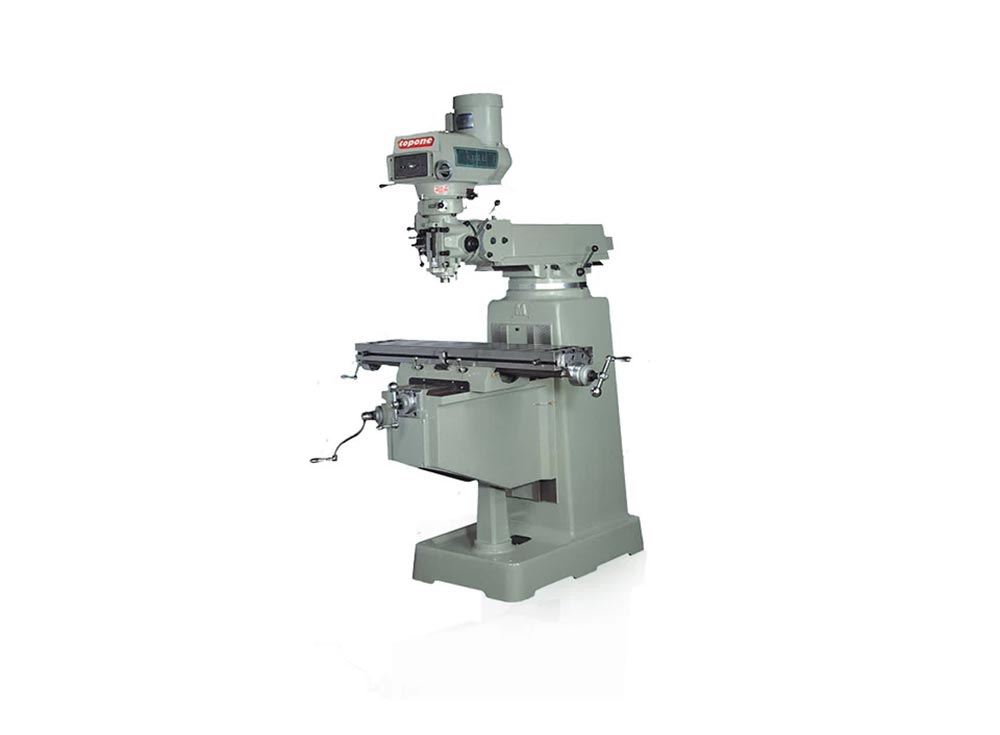

TOM-3VHG 無段變速立銑頭

立式銑床
https://www.topone-m.com/web/image/product.template/10/image_1920?unique=3569af1

解鎖多功能加工體驗,我們的垂直銑床配備分段變速頭技術、堅固的 3HP 電機,以及精密功能,如 Meehanite 鑄件和 Turcite-B 塗層,確保卓越的穩定性和耐久性。

    此組合不存在。

    我們為特殊加工需求提供客製化服務


    特色

    變速頭技術

    採用尖端的變速頭技術,允許靈活控制加工操作,可調速度設置。

    寬敞的工作台

    擁有寬大的50" x 10"工作台,為各種加工任務提供寬敞的工作空間,適應各種工件。

    強大的馬達

    由堅固的3HP馬達驅動,確保可靠且高效的性能,適用於廣泛的加工應用。

    Meehanite 鑄件

    使用精密的 Meehanite 鑄件構造,確保機器 Exceptional 的穩定性和耐久性,為精確加工操作提供堅固的基礎。

    硬化和磨削的導軌

    橫向滑動道和工作台經過嚴謹的硬化和磨削過程,增強耐磨性,確保平順且精確的加工體驗。

    鉻硬化的主軸

    主軸經過鉻硬化和磨削,確保在各種鉆孔操作中的耐用性和精確性。

    高精度主軸軸承

    配備高精度的7207 CP4主軸軸承,確保平穩和精確的旋轉,有助於卓越的加工結果。

    Turcite-B塗層

    橫向和縱向導軌塗有 Turcite-B,延長其壽命並減少摩擦,實現無縫運動。

    機械規格

    機型 TOM-3VHG
    主軸

    主軸孔錐度 R8 (NST30)
    主軸轉速 60-4200 RPM (無段)
    主軸管直徑 Ø85.725 mm (3.37")
    主軸管行程 127 mm (5")
    主軸進給速率 0.04 mm (0.0015")
    0.08 mm (0.0030")
    0.15 mm (0.0060")
    立銑頭傾斜角度 45° 前,-45° 後
    90° 右,-90° 左
    主軸馬力 3HP
    工作台

    工作台工作面積 1270 x 254 mm (50" x 10")
    左右行程 (X軸) 914 mm (36")
    前後行程 (Y軸) 406 mm (12")
    上下行程 (Z軸) 406 mm (16")
    T型槽 (寬 x 槽數 x 槽距) 16 mm x 3 x 65 mm
    伸出臂

    伸出臂行程  610 mm (24")
    機械重量 1280 Kg (2816 Lb)
    機械尺寸 (長 x 寬 x 高) 1750 x 1700 x 2200 mm
    裝箱尺寸 1500 x 1650 x 1980 mm

    *本公司因技術研究需要,保留隨時修改機床規格內容之權利,恕不另行通知。
