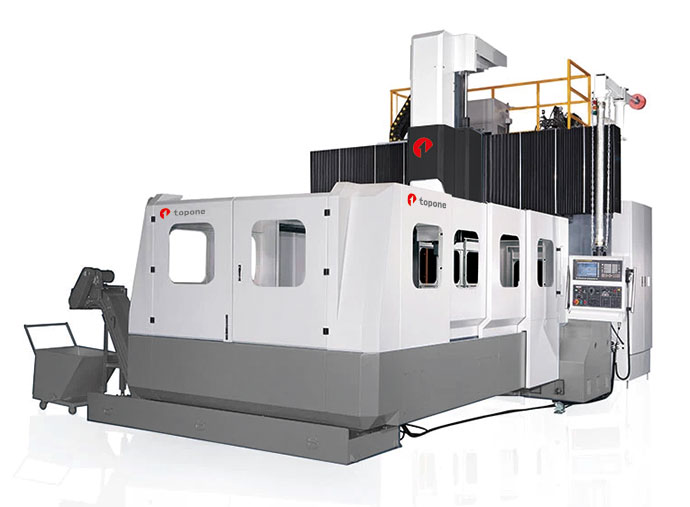

SP 系列

龍門銑床​
https://www.topone-m.com/web/image/product.template/2/image_1920?unique=3903410

透過我們的龍門銑床體驗無與倫比的高剛性、精確度和性能。這些龍門銑床專為加工大型、複雜零件和精密模具而設計,每個龍門銑床都能滿足您所需的精度和效率。

    此組合不存在。

    我們為特殊加工需求提供客製化服務


    特色

    全齒輪式主軸頭(最佳化配置)
    • 主軸中心靠近Z軸滑道,大幅小減少熱變位、或側面加工之力矩,造成彎曲變形問題。
    • 主軸採用強力馬達驅動,適合各種複雜加工之需求,加工精度高。
    兩段變速齒輪箱
    • 主軸運轉經由齒輪箱傳動,並可作高低速變速。
    • 低速檔提供大扭力輸出,適合重切削作業。
    • 高速檔適合輕切削,加工表面精緻。
      • 齒輪箱内所有齒輪均經過滲碳處理與精密研磨,運轉低噪音。
    主軸油溫冷卻器
    • 主軸油溫冷卻器可依情況適當調整,適當的控制主軸溫變。
    • 此冷卻器對於齒輪提供優異的冷卻效果,使主軸精度穩定,延長主軸與齒輪箱之使用壽命。
    氮氣缸平衡系統
    • 氮氣缸平衡系統加裝蓄壓器,不需使用額外的動力單元。
    • 此平衡系統可確保主軸移動的穩定性,以提升加工精度。

    加工特性

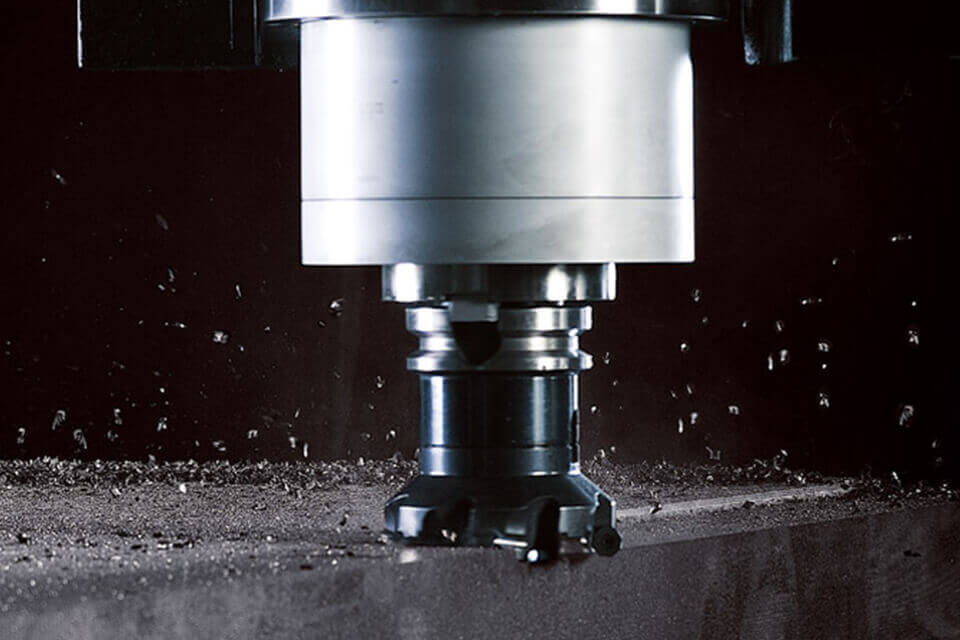

    面銑

    使用刀具 Ø125 x 8t
    切線速度 295.35 m/min
    切削寬度 120 mm
    切削深度 4 mm
    切削進給率 140 mm/min
    每刃切削量 0.27 mm
    材質移除率 756 mm
    工件材質 S45C
    主軸負荷 80%

    *上述切削測試數據僅供參考,測試數據會依客戶切削條件而有所差異。

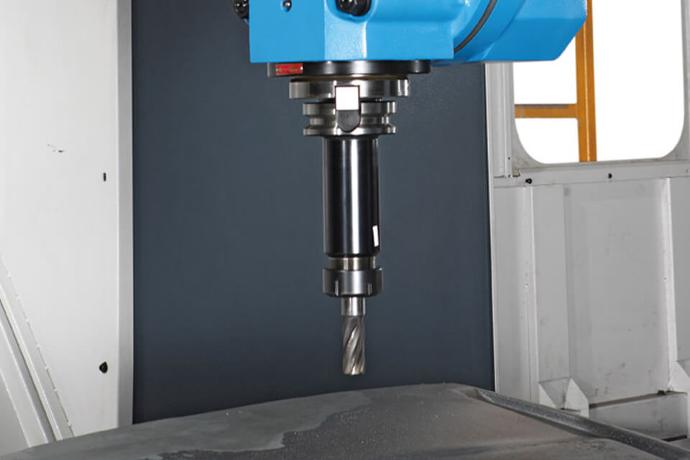

    刀具直徑 Ø90 mm
    刀具材質 Tungsten Carbide
    切削深度 100 mm
    切削進給率 5 mm/min
    工件材質 SUS304
    主軸負荷 48%

    *上述切削測試數據僅供參考,測試數據會依客戶切削條件而有所差異。

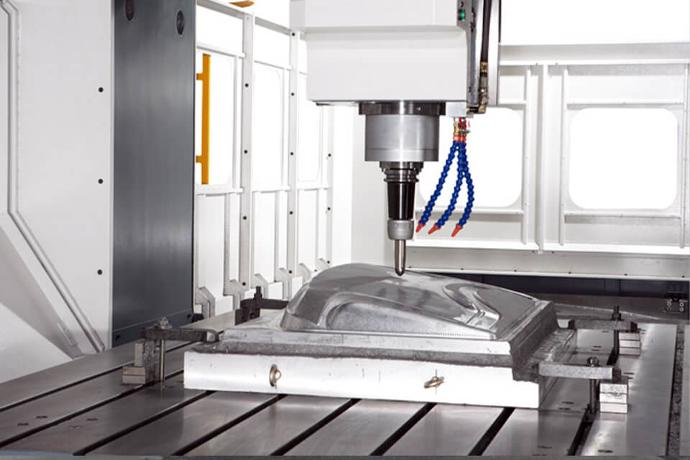

    使用刀具 Ø32 x 8t
    切線速度 158.6 m/min
    切削寬度 6 mm
    切削深度 20 mm
    每刃切削量 0.21 mm
    材質移除率 187 cc/min
    工件材質 S45C
    主軸負荷 65%

    *上述切削測試數據僅供參考,測試數據會依客戶切削條件而有所差異。

    機械規格

    標準配備

    • 發那科控制器
    • 強壓式自動潤滑系統
    • 半密閉式防濺護罩
    • 螺旋式切屑輸送器(兩側)
    • 履帶式切屑輸送器及蓄屑車
    • 切屑冷卻泵浦及水箱
    • 主軸油溫冷卻器
    • 氮氣配重系統
    • Z軸油壓平衡系統
    • 氣壓裝置
    • 吹氣除屑裝置
    • 石英工作燈
    • 自動斷電裝置
    • 程式結束及警示燈
    • RS-232介面
    • 基礎螺絲及水平調整螺栓
    • 調整用工具
    • 操作維護手冊
    • 控制器操作手冊及電器圖
    • 機械精度檢驗表
    更多
    關閉

    選購配備

    • 轉助工具台
    • NC旋轉工作台
    • 刀具設定器
    • 電腦掃瞄仿形系統
    • 光學尺回饋
    • 90° 側銑頭
    • 萬向銑頭
    • 45° 銑頭
    • 油水分離式水箱
    • 中心出水
    更多
    關閉

    應用產業

    能源產業
