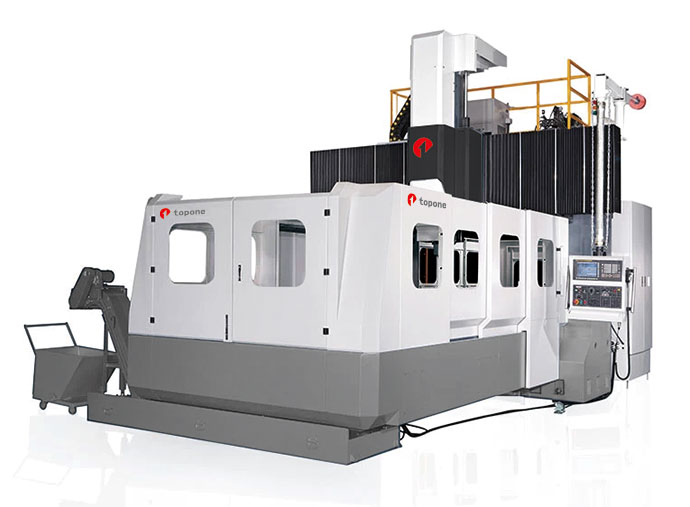

​​​SP 系列

龙门铣床​
https://www.topone-m.com/web/image/product.template/2/image_1920?unique=2b3cad4

龙门式切削中心机SP系列,彻底呈现其独特的机体刚性,超高动态精度度,拥有最小的热变性、无变形之虞,具备超大重切削能力,亦可应用于复杂工件、精密模具等加工需求,若有特殊加工需求亦可指定特殊机床规格。

    This combination does not exist.

    我们为特殊加工需求提供客制化服务


    特色

    全齿轮式主轴头(最佳化配置)
    • 主轴中心靠近Z轴滑道,大幅小减少热变位、或侧面加工之力矩,造成弯曲变形问题。
    • 主轴采用强力马达驱动,适合各种复杂加工之需求,加工精度高。
    两段变速齿轮箱
    • 主轴运转经由齿轮箱传动,并可作高低速变速。
    • 低速档提供大扭力输出,适合重切削作业。
    • 高速档适合轻切削,加工表面精致。
      • 齿轮箱内所有齿轮均经过渗碳处理与精密研磨,运转低噪音。
    主轴油温冷却器
    • 主轴油温冷却器可依情况适当调整,适当的控制主轴温变。
    • 此冷却器对于齿轮提供优异的冷却效果,使主轴精度稳定,延长主轴与齿轮箱之使用寿命。
    氮气缸平衡系统
    • 氮气缸平衡系统加装蓄压器,不需使用额外的动力单元。
    • 此平衡系统可确保主轴移动的稳定性,以提升加工精度。

    加工特性

    面铣

    使用刀具 Ø125 x 8t
    切线速度 295.35 m/min
    切削宽度 120 mm
    切削深度 4 mm
    切削进给率 140 mm/min
    每刃切削量 0.27 mm
    材质移除率 756 mm
    工件材质 S45C
    主轴负荷 80%

    *上述切削测试数据仅供参考,测试数据会依客户切削条件而有所差异。

    刀具直径 Ø90 mm
    刀具材质 合金钢
    切削深度 100 mm
    切削进给率 5 mm/min
    工件材质 SUS304
    主轴负荷 48%

    *上述切削测试数据仅供参考,测试数据会依客户切削条件而有所差异。

    使用刀具 Ø32 x 8t
    切线速度 158.6 m/min
    切削宽度 6 mm
    切削深度 20 mm
    每刃切削量 0.21 mm
    材质移除率 187 cc/min
    工件材质 S45C
    主轴负荷 65%

    *上述切削测试数据仅供参考,测试数据会依客户切削条件而有所差异。

    技术参数

    标准配备

    • 发那科控制器
    • 强压式自动润滑系统
    • 半密闭式防溅护罩
    • 螺旋式切屑输送器(两侧)
    • 履带式切屑输送器及蓄屑车
    • 切屑冷却泵浦及水箱
    • 主轴油温冷却器
    • 氮气配重系统
    • Z轴油压平衡系统
    • 气压装置
    • 吹气除屑装置
    • 石英工作灯
    • 自动断电装置
    • 程式结束及警示灯
    • RS-232介面
    • 基础螺丝及水平调整螺栓
    • 调整用工具
    • 操作维护手册
    • 控制器操作手册及电器图
    • 机械精度检验表
    更多
    关闭

    选购配备

    • 转助工具台
    • NC旋转工作台
    • 刀具设定器
    • 电脑扫瞄仿形系统
    • 光学尺回馈
    • 90° 侧铣头
    • 万向铣头
    • 45° 铣头
    • 油水分离式水箱
    • 中心出水
    更多
    关闭

    应用产业

    能源产业
