GL 系列

龍門磨床

巨大而堅固的結構: GP系列雙立柱平面磨床採用了巨大而堅固的結構，精心設計，確保在磨削超大工件時保持卓越的精度。

多功能磨削頭: 標配水平磨削頭，另外還可根據需求提供垂直砂輪頭，提供多種加工選擇。

高精度Z軸進給: 該機器具有高精度的Z軸進給，可達到2微米，滿足對高精度磨削的最嚴格要求。

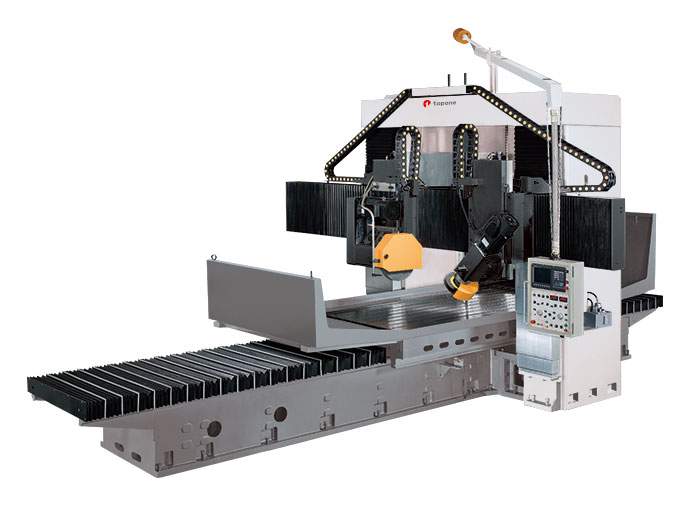

動樑式龍門平面磨床是針對超大型工件精密研磨的高效能機型。

此系列機種除了擁有穩重的結構，展現獨特的精密研磨性能外，橫樑為可移動式，可確保砂輪頭的最佳穩定性，輕鬆提升研磨品質。

我們為特殊加工需求提供客製化服務

特色

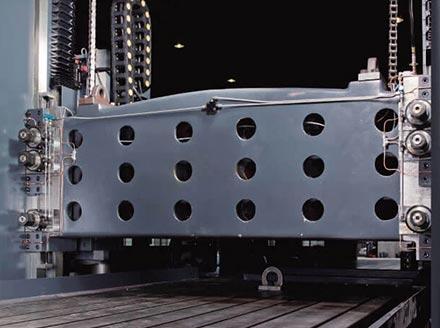

橫樑鎖固定位

橫樑定位採用強勁油壓配合碟形彈簧鎖固，可避免行橫樑下滑而影響研磨精度。

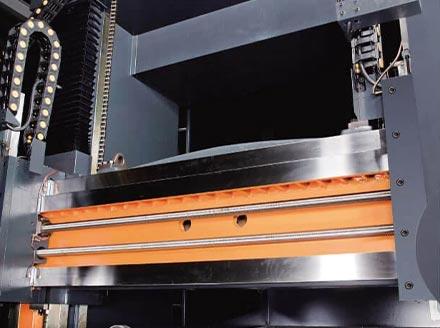

橫樑升降

採用變頻馬達驅動一支連桿，以傳動左右兩支升降螺桿，達到橫樑左右兩端之同步升降，保證橫樑具有優異的水平精度。

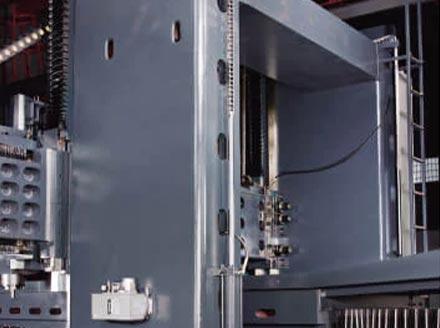

雙油壓缸平衡

橫樑升降 (Z軸) 採用雙油壓缸平衡，使橫樑升降動作更平穩，且確保最佳精度。

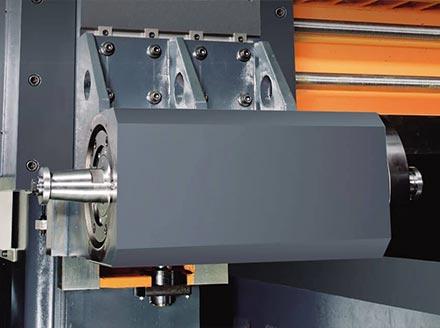

精密研磨頭 - 臥磨頭 (標配)

搭載精密研磨頭，使平面研磨及斜面研磨一次完成，有助於提升研磨精度與效率。

機械規格

GL-17&20 系列
GL-30 系列

機型	GL-1700	GL-2200	GL-2700
最大研磨面積 (長 x 寬)	2/3/4 x 1.2 M	3/4/5/6 x 1.6 M	3/4/5/6 x 2.0 M
研磨高度	1000~2000 mm	1000~2000 mm	1000~2000 mm
X軸行程	2000~4000 mm	3000~6000 mm	3000~6000 mm
Y軸行程	1500 mm	2000 mm	2500 mm
Z軸行程	400 mm	400 mm	400 mm
W軸行程	850~1850 mm	850~1850 mm	850~1850 mm
雙柱間距離	1700 mm	2200 mm	2700 mm
工作台尺寸 (長度)	2000~4000 mm	3000~6000 mm	3000~6000 mm
工作台尺寸 (寬度)	1200 mm	1600 mm	2000 mm
工作台 T型槽	□22 mm	□22 mm	□22 mm
工作台最大載重	2M:2 /3M:4 /4M:6 Ton	3M:6 /4M:8 /5M:10 /6M:12 Ton	3M:9 /4M:12 /5M:15 /6M:18 Ton
X軸兩軌中心間距	700 mm	900 mm	1100 mm
X軸研磨速率	5000~25000 mm/min	5000~25000 mm/min	5000~25000 mm/min
Y軸最大進給速率	3000 mm/min	3000 mm/min	3000 mm/min
Z軸最大進給速率	2000 mm/min	2000 mm/min	2000 mm/min
Z軸進給最小單位	0.002 mm	0.002 mm	0.002 mm
M.P.G 進給量	0.002 / x1x10x100 mm	0.002 / x1x10x100 mm	0.002 / x1x10x100 mm
Y軸馬達	2.9 kW	2.9 kW	2.9 kW
Z軸馬達	2.9 kW	2.9 kW	2.9 kW
立磨主軸馬達	12HP/6P (15HP 選配)
臥磨主軸馬達	20HP/4P (30HP 選配)
適用砂輪	立磨: 405(16") x 50 mm x 127 孔徑 / 臥磨: 510(20") x 50 mm x 175 孔徑
臥磨主軸轉速	立磨: 0 ~ 2000 rpm / 臥磨: 0 ~ 1,500 rpm

*本公司因技術研究需要，保留隨時修改機床規格內容之權利，恕不另行通知。

機型	GL-3200	GL-3700
最大研磨面積 (長 x 寬)	4/5/6 x 2.5 M	4/5/6 x 3.0 M
研磨高度	1000~2000 mm	1000~2000 mm
X軸行程	4000~6000 mm	4000~6000 mm
Y軸行程	3000 mm	3500 mm
Z軸行程	750 mm	750 mm
W軸行程	850~1850 mm	850~1850 mm
雙柱間距離	3200 mm	3700 mm
工作台尺寸 (長度)	4000~6000 mm	4000~6000 mm
工作台尺寸 (寬度)	2500 mm	3000 mm
工作台 T型槽	□24 mm	□24 mm
工作台最大載重	4M:15 /5M:18 /6M:22 Ton	4M:18 /5M:22 /6M:25 Ton
X軸兩軌中心間距	1400 mm	1400 mm
X軸研磨速率	5000~25000 mm/min	5000~25000 mm/min
Y軸最大進給速率	3000 mm/min	3000 mm/min
Z軸最大進給速率	2000 mm/min	2000 mm/min
Z軸進給最小單位	0.002 mm	0.002 mm
M.P.G 進給量	0.002 / x1x10x100 mm	0.002 / x1x10x100 mm
Y軸馬達	4.4 kW	4.4 kW
Z軸馬達	2.9 kW	2.9 kW
立磨主軸馬達	15HP/6P (15HP 選配)	15HP/6P (15HP 選配)
臥磨主軸馬達	25HP/4P (30HP 選配)	25HP/4P (30HP 選配)
適用砂輪	立磨: 405(16") x 50 mm x 127 孔徑 / 臥磨: 510(20") x 50 mm x 175 孔徑
臥磨主軸轉速	立磨: 0 ~ 2000 rpm / 臥磨: 0 ~ 1,500 rpm

*本公司因技术研究需要，保留随时修改机床规格内容之权利，恕不另行通知。

標準配備

磨石校正座(平衡台)
鑽石削刀
磁性座
砂輪平衡棒
臥磨、立磨砂輪
法蘭一組
電氣箱冷氣式熱交換器
油壓循環冷卻機
紙帶過濾機 (含過濾紙及水箱)
穩壓器
工具箱
操作保養手冊
立磨自動角度定位

更多

關閉

選購配備

主軸適用砂輪
增加主軸轉速
增加主軸馬力
臥磨自動修砂
立磨自動修砂
手搖式旋轉功能
備用立磨砂輪法蘭組
備用臥磨砂輪法蘭組
變壓器

更多

關閉

應用產業

模具加工產業

家用電器製造
