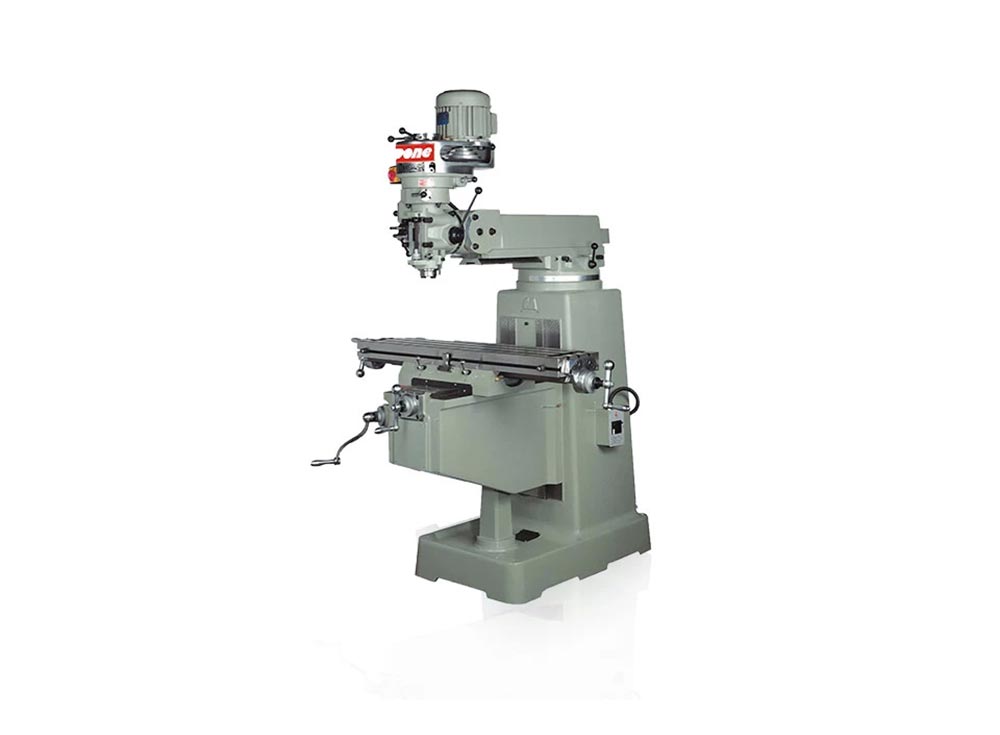

TOM-3HG 有段变速立铣头

立式铣床
https://www.topone-m.com/web/image/product.template/9/image_1920?unique=e7a89e7

体验我们的垂直铣床的精确性和多功能性,配备分段变速头技术丶宽敞的 50" x 10" 桌面丶坚固的 3HP 电机,以及出色的稳定性,得益於 Meehanite 铸件丶硬化导轨和高精度主轴轴承。

    This combination does not exist.

    我们为特殊加工需求提供客制化服务


    特色

    分段变速头

    引入创新的技术,实现对加工过程中灵活速度调整的精确控制

    宽敞的工作台

    拥有宽敞的50" x 10"工作台,提供丰富的空间,适用於各种加工任务,可容纳多种工件。

    强大的马达

    由强大的3HP马达驱动,确保可靠且高效的性能,适用於广泛的加工应用。

    Meehanite铸件

    以Meehanite铸件精心制作,这款机器以其卓越的稳定性和耐久性脱颖而出,为精确加工操作奠定了坚实基础。

    硬化和磨削的导轨

    十字滑块道和工作台经过精心的硬化和研磨过程,增强了耐磨性,确保了平稳而精确的加工体验。

    带铬硬化的主轴

    主轴经过镀铬硬化和研磨,确保了耐用性和精确度,特别适用於各种钻孔操作。

    高精度主轴轴承

    配备高精度的7207 CP4主轴轴承,确保机器平稳准确的旋转,有助於实现卓越的加工效果。

    Turcite-B涂层

    十字和纵向走道均涂有Turcite-B,延长其寿命并减少摩擦,实现无缝运动。

    技术参数

    机型 TOM-3HG
    主轴

    主轴孔锥度 R8 (NST30)
    主轴转速 80-2720 RPM (8速,标准)
    160-5440 RPM (16速,选配)
    主轴管直径 Ø85.725 mm (3.37")
    主轴管行程 127 mm (5")
    主轴进给速率 0.04 mm (0.0015")
    0.08 mm (0.0030")
    0.15 mm (0.0060")
    立铣头倾斜角度 45° 前,-45° 后
    90° 右,-90° 左
    主轴马力 3HP
    工作台

    工作台工作面积 1270 x 254 mm (50" x 10")
    左右行程 (X轴) 914 mm (36")
    前后行程 (Y轴) 305 mm (12")
    上下行程 (Z轴) 406 mm (16")
    T型槽 (宽 x 槽数 x 槽距) 16 mm x 3 x 65 mm
    伸出臂

    伸出臂行程  610 mm (24")
    机床重量 1280 Kg (2816 Lb)
    机床尺寸 (长 x 宽 x 高) 1750 x 1700 x 2200 mm
    装箱尺寸 1500 x 1650 x 1980 mm

    *本公司因技术研究需要,保留随时修改机床规格内容之权利,恕不另行通知。
